Eine Trennlinie bei der Schmiedetechnik ist die Grenze, an der sich das obere und das untere Gesenks nach dem Umformen voneinander trennen. Ihre Lage beeinflusst die Füllung der Formkammer, die Entgrätung, die Maßhaltung, das Bearbeitungsaufmaß, die Oberflächenqualität und die Werkzeugkonstruktion.
Was ist eine Trennlinie bei der Schmiedetechnik?
Eine Trennlinie beim Schmieden entsteht dort, wo sich beim Gesenkschmieden zwei Gesenkteile treffen. Während der erhitzte Rohling den Formhohlraum ausfüllt, wird überschüssiges Metall durch den schmalen Spalt nahe dieser Grenze gedrückt und bildet Grat.
Nach dem Umformen wird der größte Teil des Gratmaterials mit einer Entgratungsmatrize entfernt. An dem Rohteil können jedoch noch eine flache Kante, eine beschnittene Kante oder eine kleine Unstimmigkeit zurückbleiben.
Die Trennlinie steht in engem Zusammenhang mit:
- Öffnungsrichtung der Matrize
- Formhohlraumform
- Metallflussweg
- Lage des Grat
- Zugang zum Beschnitt
- Schmiedetrennung
- Bearbeitungszugabe
Die am besten geeignete Trennlinie ist nicht unbedingt die am wenigsten sichtbare. Meiner Ansicht nach sollten eine stabile Formgebung und eine einfache Entformung Vorrang vor dem Aussehen haben, vorausgesetzt, die Anforderungen an die Endoberfläche werden weiterhin erfüllt.

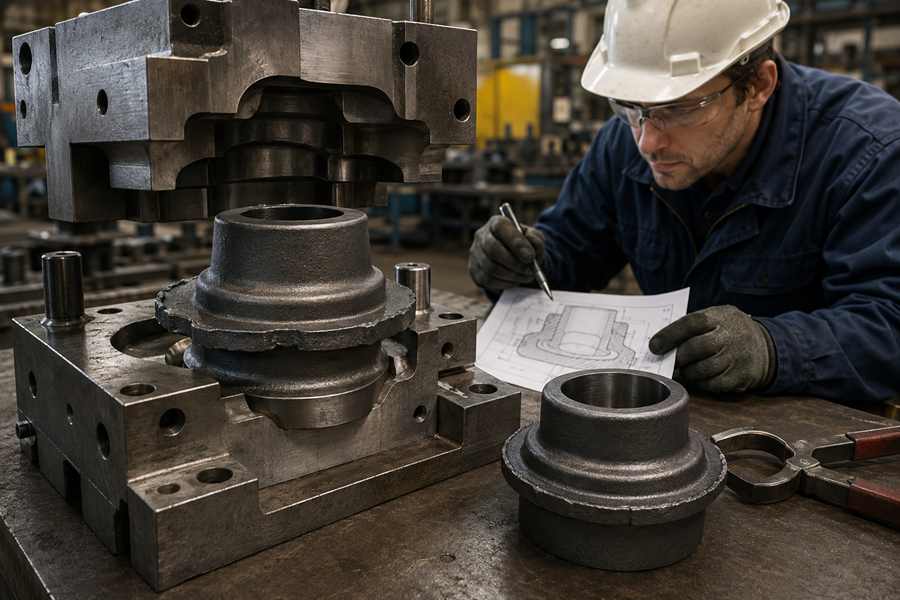

Wesentliche Merkmale einer Trennlinie bei Schmiedeteilen
Grenze der Formtrennung
Die Trennlinie folgt der Oberfläche, an der sich die Formhälften öffnen. Bei einfachen und symmetrischen Schmiedeteilen verläuft sie oft entlang des breitesten Außenprofils.
Unregelmäßige Teile erfordern unter Umständen eine versetzte, gekrümmte oder abgestufte Trennfläche. Dies hilft dem Bauteil, den Formhohlraum zu verlassen, ohne sich darin zu verklemmen.
Verbindung mit der Gratzone
Überschüssiges Metall entweicht in der Regel durch den Spalt neben der Trennlinie. Der dabei entstehende Grat erzeugt einen Widerstand, der dazu beiträgt, Druck im Inneren des Formhohlraums aufzubauen.
Einflüsse auf die Gestaltung des Grats:
- Das Volumen des Rohteils
- Kavitätsdruck
- Füllleistung
- Entgratkraft
- Materialausnutzung
Zu wenig Grat kann die Formfüllung beeinträchtigen, während übermäßiger Grat die Material- und Verarbeitungskosten erhöht.
Sichtbare Oberflächenmarkierung
Durch das Besäumen wird der Hauptgraten entfernt, es kann jedoch eine schmale Kante oder ein geringfügiger Höhenunterschied zurückbleiben. Werkzeugverschleiß und eine schlechte Ausrichtung können diese Markierung deutlicher hervortreten lassen.
Die Linie kann an verdeckten oder bearbeiteten Stellen akzeptabel sein. Dekorative Oberflächen und Oberflächen, die mit der Hand berührt werden, müssen oft geschliffen, poliert oder einer strengeren Kontrolle der Passungsabweichungen unterzogen werden.
Frühzeitige Entscheidung über die Werkzeugauslegung
Die Trennlinie wird vor der Fertigung der Schmiedegesenke festgelegt. Eine Änderung nach der Freigabe der Werkzeuge kann erhebliche Anpassungen oder einen komplett neuen Gesenksatz erfordern.
Einkäufer sollten folgende Informationen frühzeitig bestätigen:
- Kritische Maße
- Sichtbare Oberflächen
- Bearbeitungsbezugspunkte
- Unbearbeitete Bereiche
- Zulässige Abweichungen
- Anforderungen an die Oberflächengüte
Eine frühzeitige Bestätigung verringert das Risiko kostspieliger Änderungen nach der Musterfertigung.
Vorteile einer gut platzierten Trennlinie
Ausgewogene Formkammerfüllung
Eine geeignete Positionierung sorgt dafür, dass das erhitzte Material gleichmäßig in beide Formhälften fließt. Dies ist besonders nützlich bei Bauteilen mit Rippen, Naben, Vorsprüngen, Armen und wechselnden Querschnitten.
Eine bessere Verteilung verringert das Risiko von:
- Unvollständiger Füllung
- Falten
- Überlappungen
- Kaltverschlüsse
- Lokale Druckspitzen
Außerdem sorgt es für gleichmäßigere Maße über wiederholte Chargen hinweg.
Einfachere Entformung
Die Trennfläche sorgt in Verbindung mit den Entformungsschrägen dafür, dass sich das Bauteil aus dem Formhohlraum löst. Ein praktischer Auswurfweg verhindert, dass tiefe Strukturen in einer Formhälfte hängen bleiben.
Ein sauberes Entnehmen verkürzt die Handhabungszeit und verringert Oberflächenbeschädigungen. Zudem wird die auf das Werkzeug wirkende Auszugskraft reduziert.
Einfachere Entgratung
Eine gut zugängliche Kante ermöglicht es dem Entgratwerkzeug, das gesamte Gratprofil zu erreichen. Dies reduziert den manuellen Schleifaufwand und verbessert die Konsistenz der Kanten.
Dieser Vorteil kommt bei Projekten mit hohen Stückzahlen besonders zum Tragen. Selbst eine geringe Verkürzung der Nachbearbeitungszeit kann die Kosten pro Bauteil spürbar senken.
Verbesserte Bearbeitungskontrolle
Eine richtig positionierte Schnittlinie verläuft nach Möglichkeit fern von Lagersitzen, Dichtflächen, Gewinden und Präzisionsbohrungen. Das Bearbeitungsaufmaß lässt sich dadurch gleichmäßiger verteilen.
Dies unterstützt:
- Stabile Spannung
- Eindeutige Bearbeitungsbezugspunkte
- Geringerer Materialabtrag
- Kürzere Bearbeitungszeit
- Besser vorhersagbare Wandstärke
Die Käufer erhalten ein Rohschmiedeteil, das sich leichter zum fertigen Bauteil weiterverarbeiten lässt.
Einschränkungen durch die Trennlinie eines Schmiedeteils
Restkante und Versatz
Auch nach dem Besäumen kann zwischen den beiden Formhälften noch eine erhabene Linie oder eine kleine Stufe zurückbleiben. Werkzeugverschleiß, Formverschiebungen und Schwankungen beim Besäumen können diesen Unterschied vergrößern.
Kleinere Markierungen lassen sich oft während der Bearbeitung entfernen. Unbearbeitete oder sichtbare Bereiche erfordern möglicherweise eine zusätzliche Nachbearbeitung.
Zusätzliches Rohmaterial
Die Bildung von Graten erfordert mehr Ausgangsmaterial, als das fertige Bauteil enthält. Längere und kompliziertere Trennlinien führen in der Regel zu mehr überschüssigem Metall.
Dieses überschüssige Material muss:
- erwärmt
- geschmiedet
- beschnitten
- transportiert
- recycelt
Die Auswirkungen auf die Kosten sind bei großen Teilen und teuren Legierungssorten deutlicher spürbar.
Nachbearbeitung
Komplexe Konturen erfordern aufwendigere Besäumwerkzeuge. Enge Ecken oder wechselnde Kantenhöhen können zudem lokales Schleifen erforderlich machen.
Manuelle Korrekturen erhöhen die Arbeitskosten und können zu uneinheitlicher Kantenqualität führen. Käufer sollten sich vergewissern, ob Besäumung und Schleifen im Angebotspreis enthalten sind.
Mögliche Maßabweichung
Wenn die obere und die untere Matrize nicht korrekt ausgerichtet sind, kann sich eine Seite des Schmiedeteils relativ zur anderen verschieben. Der daraus resultierende Versatz zeigt sich direkt entlang der Trennfuge.
Geringe Abweichungen lassen sich möglicherweise während der Bearbeitung beseitigen. Größere Versätze können die Wandstärke verringern, die Positionen von Merkmalen beeinträchtigen oder das Teil außerhalb der Toleranzgrenzen bringen.
Warum ist die Position der Trennlinie eines Schmiedeteils von Bedeutung?
Die gewählte Position legt fest, wie das Bauteil zwischen Ober- und Unterwerkzeug aufgeteilt wird. Sie beeinflusst die Werkzeugkonstruktion, die Metallverteilung, Maßbezugspunkte, die Produktionskosten und die Kompatibilität mit dem endgültigen Design.
Werkzeugaufbau und Kavitätenausgleich
Der gewählte Verlauf bestimmt die Tiefe und Geometrie jedes Formhohlraums. Eine ausgewogene Aufteilung vereinfacht in der Regel den Werkzeugbau und vermeidet unnötig tiefe Abschnitte.
Bei ungleichmäßigen Formen können versetzte oder abgestufte Verläufe erforderlich sein. Die endgültige Wahl sollte sich eher an der Bauteilgeometrie als allein an der optischen Symmetrie orientieren.
Materialverteilung während der Formgebung
Die Trennfläche beeinflusst, wie sich das erhitzte Metall in Rippen, Flansche, Naben, Vorsprünge und Vertiefungen verteilt. Ein geeigneter Verlauf sorgt dafür, dass das Material gleichmäßiger in beide Formhälften gelangt.
Ein ausgewogener Materialfluss unterstützt die vollständige Befüllung und eine stabile Formgebung der Merkmale. Er kann zudem das zusätzliche Rohmaterialvolumen reduzieren, das zum Füllen schwieriger Abschnitte benötigt wird.
Maßbezüge für die Bearbeitung
Der Treffpunkt zwischen den Matrizen ist ebenfalls ein Bereich, in dem Maßabweichungen auftreten können. Seine Position beeinflusst daher die Toleranzplanung, die Prüfung und die Bearbeitungszugabe.
Er sollte Abstand halten zu:
- Präzisionsbohrungen
- Lagersitzen
- Dichtflächen
- Gewinden
- Montagekontaktflächen
Wenn das Überkreuzen einer bearbeiteten Oberfläche nicht vermieden werden kann, muss der Lieferant möglicherweise zusätzliches Material stehen lassen.
Grate und Produktionskosten
Der Bearbeitungsweg bestimmt die Länge, Form und Zugänglichkeit der Gratenkante. Diese Faktoren beeinflussen das Rohteilgewicht, die Komplexität der Entgratwerkzeuge, die Bearbeitungszeit und den Gesamtmaterialverbrauch.
| Position der Trennfuge | Auswirkungen auf die Produktion | Typische Auswirkungen auf die Kosten |
| Breitestes Außenprofil | Einfaches Öffnen und leichtes Besäumen | Geringere Werkzeug- und Nachbearbeitungskosten |
| Zentrale ebene Fläche | Ausgewogene obere und untere Kavitäten | Stabile Kosten für Grundgeometrien |
| Versetzte Oberfläche | Passt sich ungleichmäßiger Teilegeometrie an | Mäßige Werkzeugkomplexität |
| Stufenförmiger oder gekrümmter Fräsweg | Unterstützt mehrstufige Merkmale | Höhere Kosten für Form und Beschnitt |
| Verdeckte Kanten oder Unterseiten | Reduziert die Sichtbarkeit | Kann die Kavitätenkonstruktion erschweren |
Bei Nachbestellungen kann eine Reduzierung des Grätgewichts oder der Besatzzeit den Stückpreis senken. Die Werkzeugkosten sollten daher im Zusammenhang mit der erwarteten Produktionseffizienz geprüft werden.
Zusammenhang mit den Anforderungen an das Fertigteil
Die Trennlinie muss das Entformen des Schmiedeteils ermöglichen und gleichzeitig mit den Anforderungen an Bearbeitung, Montage und Oberflächenbeschaffenheit vereinbar sein. Sie verbindet die Auslegung des Rohschmiedeteils direkt mit der endgültigen Verwendung des Bauteils.
Dieser Zusammenhang ist der Hauptgrund, warum die Position der Trennlinie von Bedeutung ist. Ein gut geplanter Verlauf vereinfacht die Formgebung, ohne unnötige Arbeitsschritte auf nachfolgende Arbeitsgänge zu verlagern.
Zu berücksichtigende Faktoren bei der Positionierung der Trennlinie
Bauteilgeometrie
Einfache Formen ermöglichen in der Regel eine ebene Trennfläche nahe dem größten Querschnitt. Unregelmäßige oder mehrstufige Teile erfordern möglicherweise eine gekrümmte, abgestufte oder versetzte Gestaltung.
Der Verlauf sollte so geradlinig bleiben, wie es die Geometrie zulässt. Unnötige Komplexität erhöht die Kosten für den Werkzeugbau und das Entgraten.
Lage funktionaler Oberflächen
Kritische Oberflächen erfordern stabile Maße und saubere Oberflächen. Die Trennlinie sollte diese Bereiche vermeiden, wann immer es die Geometrie zulässt.
Zu den wichtigen Bereichen gehören:
- Dichtflächen
- Präzisionsbohrungen
- Lagerstellen
- Gewindeelemente
- Befestigungsflächen
- Montagekontakte
Eine klare Kennzeichnung dieser Merkmale hilft dem Werkzeugkonstrukteur, zusätzlichen Bearbeitungsaufwand zu vermeiden.
Metallfluss und Entformungsschräge
Die Kontur sollte einen reibungslosen Übergang zwischen dicken und dünnen Abschnitten gewährleisten und gleichzeitig das Entnehmen des Schmiedeteils aus den Matrizen ermöglichen. Tiefe Hohlräume und nahezu senkrechte Wände können die verfügbare Position einschränken.
Das Hinzufügen von mehr Entformungsschräge kann das Entnehmen vereinfachen, erhöht jedoch auch den Bearbeitungsaufwand. Bei der Konstruktion sollte ein Gleichgewicht zwischen der Entformbarkeit und den Fertigmaßen hergestellt werden.
Bearbeitungsbezugspunkt und Aufmaß
Der Schmiedeteile-Lieferant muss wissen, wie das Bauteil während der Bearbeitung eingespannt und positioniert wird. Ein zuverlässiger Bezugspunkt trägt dazu bei, ein gleichmäßiges Aufmaß rund um das Bauteil zu gewährleisten.
Die Bestellzeichnung sollte Folgendes festlegen:
- Fertigmaße
- Maße des Rohschmiedeteils
- Bearbeitungsbezugspunkte
- Mindestwandstärke
- Konzentrizitätsgrenzen
- Anforderungen an die Geradheit
- Zulässige Formabweichung
Diese Details stellen die Verbindung zwischen der Schmiedekonstruktion und dem abschließenden Zerspanungsprozess her.
Optik, Volumen und Kosten
Bei sichtbaren Bauteilen muss die Linie möglicherweise an einer Unterseite, einer natürlichen Kante oder in einem vertieften Bereich platziert werden. Bei verdeckten Industrieteilen ist in der Regel eine größere Flexibilität möglich.
Bei Prototypen kann eine einfache Werkzeugausführung mit zusätzlicher Bearbeitung ein besseres Preis-Leistungs-Verhältnis bieten. Bei der Serienfertigung kann ein optimierteres Werkzeuglayout Abweichungen, das Gewicht des Gratmaterials und die Stückkosten reduzieren.
Die beste Position unterstützt den gesamten Produktionsablauf
Eine geeignete Trennlinie für das Schmiedeteil sollte das Umformen, Besäumen, Bearbeiten und Prüfen aufeinander abstimmen:
- Das Metall füllt den Formhohlraum gleichmäßig aus
- Das Bauteil lässt sich sauber aus der Form lösen
- Kritische Oberflächen vermeiden mögliche Fehlpassungen
- Der Grat lässt sich leicht entfernen
- Das Bearbeitungsmaterial bleibt ausgewogen
- Sichtbare Bereiche erfüllen die Anforderungen an das Erscheinungsbild
- Wiederholte Chargen weisen ähnliche Abmessungen auf
Ein optisch einfacher Verlauf kann zu einem schwierigen Metallfluss führen, während eine leicht gekrümmte Linie die Füllung verbessern und den späteren Bearbeitungsaufwand verringern kann. Seine Position sollte anhand des gesamten Fertigungsergebnisses und nicht allein anhand des Aussehens beurteilt werden.
Vor der Freigabe der Werkzeuge sollten Einkäufer die vorgeschlagene Linie, den Gratbereich, die Bearbeitungsbezugspunkte und die sichtbaren Oberflächen gemeinsam mit dem Lieferanten prüfen. Dieser frühzeitige Schritt hilft, Werkzeugwechsel zu vermeiden und die Produktionskonsistenz zu verbessern.
