Die Rundheit und die Wandstabilität beeinflussen die Bearbeitungsgenauigkeit, die Montage und die endgültige Leistungsfähigkeit. Eine zuverlässige Maßkontrolle sollte die Rohteilvorbereitung, das Schmieden, die Wärmebehandlung, die Prüfung und das Bearbeitungszugabe umfassen.
| Verbesserungsmethode | Hauptkontrollpunkt | Erwartetes Ergebnis |
| Überprüfung der Material- und Rohteilqualität | Rohteilgröße, Fehler und Materialhomogenität | Gleichmäßigere Verformung |
| Schmiedetemperatur stabilisieren | Erwärmungsbilanz und Temperaturüberwachung | Geringere Ovalität und lokale Verformung |
| Überprüfung der Dornausrichtung und des Metallflusses | Durchstoßposition und Dornabstützung | Gleichmäßigere Wandstärke |
| Steuerung der Umformsequenz und der Reduktion | Reduzierung, Drehung und Zwischenkontrollen | Bessere Rundheit der Hülse |
| Steuerung der Wärmebehandlung und Abkühlung | Ofenbeladung, Abstützung und Abkühlgeschwindigkeit | Geringere Verformung nach dem Schmieden |
| Maße prüfen und Bearbeitungszugabe planen | Mehrpunktmessung und ausgewogenes Ausgangsmaterial | Besser vorhersehbare Bearbeitung |
1. Material- und Knüppelqualität prüfen
Der Zustand des Rohteils beeinflusst, wie gleichmäßig sich geschmiedete Zylinderlaufbuchsen beim Durchstanzen und Umformen verformen. Innere Fehler, ungenaue Maße oder unzureichendes Material können Wandstärkenunterschiede verursachen, die in späteren Fertigungsschritten nicht vollständig korrigiert werden können.
Anpassung des Rohteils an die Laufbuchsengröße
Durchmesser, Länge und Gewicht des Rohteils sollten mit den Fertigmaßen, dem Schmiedeverhältnis, dem Schuppenverlust und dem Bearbeitungsaufmaß übereinstimmen. Ein zu kleines Rohteil kann die Verformung einschränken, während überschüssiges Material die Bearbeitungszeit und die Kosten erhöht.
Vor der Angebotserstellung sollten Käufer folgende Angaben bereitstellen:
- Fertigaußendurchmesser
- Fertig-Innendurchmesser
- Gesamtlänge
- Werkstoffsorte
- Wärmebehandlungszustand
- Mindestwandstärke im fertigen Zustand
Diese Angaben helfen dem Lieferanten bei der Auswahl eines geeigneten Rohteils, anstatt bei jedem Entwurf denselben Aufmaßwert anzuwenden.
Überprüfung der Materialhomogenität
Der Rohling sollte eine stabile chemische Zusammensetzung und eine gleichmäßige innere Struktur aufweisen. Große oder stark beanspruchte Teile erfordern möglicherweise eine Ultraschallprüfung vor dem Schmieden.
Zu den nützlichen Einkaufsunterlagen gehören:
- Werkstoffzeugnis
- Rückverfolgbarkeit der Schmelznummer
- Bericht zur chemischen Zusammensetzung
- Ultraschallprüfbericht
- Maßprotokoll des Knüppels
Eine frühzeitige Prüfung verhindert, dass fehlerhaftes Material in kostspielige Schmiede- und Wärmebehandlungsphasen gelangt.

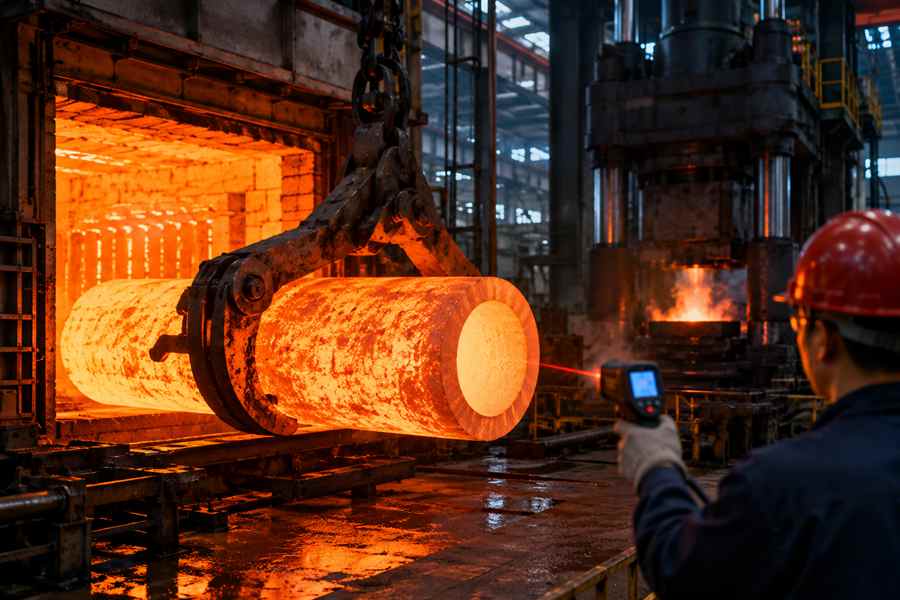

2. Stabilisierung der Schmiedetemperatur
Eine gleichmäßige Temperatur ist entscheidend für die Aufrechterhaltung einer stabilen runden Form. Heißere Bereiche verformen sich schneller, während kühlere Zonen zu Ovalität, Verjüngung oder ungleichmäßigen Wandstärken führen können.
Das Knüppelstück gleichmäßig erwärmen
Große Knüppel benötigen eine ausreichende Einwirkzeit, damit sowohl die Oberfläche als auch der Kern den erforderlichen Schmiedebereich erreichen. Die Verweildauer im Ofen allein reicht nicht aus, um sicherzustellen, dass das Material gleichmäßig erwärmt wird.
Der Lieferant sollte Folgendes überwachen:
- Temperaturverteilung im Ofen
- Haltezeit
- Einlegeposition des Knüppels
- Temperatur vor dem Schmieden
- Temperatur zwischen den Schmiedegängen
Messwerte sind zuverlässiger als die Beurteilung der Temperatur anhand der Oberflächenfarbe.
Vermeiden Sie übermäßigen Temperaturverlust
Lange Transportzeiten und wiederholtes Handhaben können den Rohling vor der Umformung abkühlen lassen. Lange Bauteile sind besonders anfällig, da ein Ende schneller Wärme verlieren kann.
Das Nacherwärmen sollte in den Produktionsplan aufgenommen werden. Das Schmieden nach übermäßiger Abkühlung kann zu ungleichmäßigem Metallfluss, stärkerer Zunderbildung und verminderter Maßhaltigkeit führen.
3. Ausrichtung des Dorns und Metallfluss überprüfen
Die durchstanzte Bohrung bestimmt die anfängliche Wandverteilung. Eine außermittige Öffnung oder ein instabiler Dorn kann die Exzentrizität erhöhen und mehr Bearbeitungsaufwand erfordern.
Durchstich und Werkzeug zentriert halten
Der Rohling, das Stanzwerkzeug, der Dorn und die Mittellinie der Presse sollten fluchtend bleiben. Abgenutzte Werkzeuge, eine schlechte Positionierung oder eine ungleichmäßige Abstützung können dazu führen, dass die Bohrung aus der Mitte verschoben wird.
Der Lieferant sollte Folgendes prüfen:
- Mittelposition des Rohlings
- Ausrichtung des Stanzwerkzeugs
- Anfänglicher Bohrungsdurchmesser
- Wandstärke nach dem Stanzen
- Position der Bohrung relativ zum Außendurchmesser
Die Überprüfung der Wandstärke nach dem Stanzen ermöglicht eine Korrektur, bevor weitere Verformungen die Abweichung vergrößern.
Kontrolle der Dornabstützung und des Metallflusses
Ein zu schmaler, zu langer oder unzureichend abgestützter Dorn kann sich unter dem Schmiededruck verbiegen. Dies kann zu einer Konizität der Bohrung, mangelnder Rundlaufgenauigkeit und unterschiedlichen Wandstärken an den Enden führen.
Bei langen oder dünnwandigen Teilen sollten Dornabmessungen, Abstützposition, Rohteilrotation und Reduktionsabfolge gemeinsam geplant werden.
4. Steuerung der Umformsequenz und der Reduzierung
Die Rundheit hängt davon ab, wie der Rohling während jedes Schmiededurchgangs reduziert, gedreht und gemessen wird. Wiederholter Druck aus einer Richtung kann schnell zu einer ovalen Form führen.
Ausgewogene Schmiedereduzierungen anwenden
Der Schmiededruck sollte über den gesamten Umfang verteilt werden. Mehrere moderate Durchgänge lassen sich in der Regel leichter kontrollieren als eine einzige starke Reduktion.
Zu den wichtigsten Prozessvariablen gehören:
- Reduktion pro Durchgang
- Gesamt-Schmiedeverhältnis
- Anzahl der Durchgänge
- Vorschubweg
- Presskraft
- Materialtemperatur
Der Umformplan sollte zudem auf die Legierungssorte, den Durchmesser, die Länge und die Wandstärke abgestimmt sein.
Rotationssteuerung und Zwischenprüfung
Der Rohling sollte sich zwischen den Presshüben in gleichmäßigen Winkeln drehen. Eine unregelmäßige Drehung führt zu unterschiedlichen Verformungsgraden entlang des Umfangs.
Das Bedienpersonal sollte Folgendes überprüfen:
- Außendurchmesser in zwei Richtungen
- Innendurchmesser
- Wandstärke an mehreren Stellen
- Durchmesser in der Nähe beider Enden
- Gesamtgeradheit
Zwischenmessungen ermöglichen Korrekturen, solange das Metall noch heiß und formbar ist.
5. Wärmebehandlung und Abkühlung steuern
Ein Bauteil kann nach der Umformung zwar die Maßvorgaben erfüllen, sich aber beim Glühen, Normalisieren, Abschrecken oder Anlassen dennoch verziehen. Häufige Ursachen hierfür sind Eigenspannungen, unzureichende Abstützung und ungleichmäßige Abkühlung.
Die Hülse richtig abstützen
Lange oder dünnwandige Teile können sich unter ihrem Eigengewicht verformen, wenn sie erhöhten Temperaturen ausgesetzt sind. Auch eine falsche Beladung des Ofens kann zu ungleichmäßiger Belastung der Wand führen.
Der Beladungsplan sollte Folgendes berücksichtigen:
- Horizontale oder vertikale Anordnung
- Abstand zwischen den Stützen
- Länge des Bauteils
- Wandstärke
- Ofenabmessungen
- Materialfestigkeit bei Temperatur
Lange Teile benötigen oft mehrere gleichmäßig verteilte Stützen anstelle einer Stützung nur an beiden Enden.
Steuerung von Erwärmung, Abkühlung und Richtvorgang
Ungleichmäßige Ofentemperaturen oder Luftströmungen können dazu führen, dass sich ein Bereich schneller ausdehnt oder zusammenzieht. Daher kann es zu Ovalität kommen, selbst wenn die Umformphase ordnungsgemäß gesteuert wurde.
Der Lieferant sollte Folgendes regeln:
- Erwärmungsgeschwindigkeit
- Haltezeit
- Gleichmäßigkeit im Ofen
- Transferzeit
- Abschreckposition
- Abkühlverfahren
Durch das Richten lassen sich begrenzte Verformungen korrigieren, die Endmaße sollten jedoch anschließend stets überprüft werden.
6. Maße prüfen und Bearbeitungszugabe planen
Das Bearbeitungsmaterial sichert die erforderlichen Endmaße, doch ein übermäßiges Aufmaß kann einen instabilen Schmiedeprozess nicht ausgleichen. Es erhöht lediglich das Rohteilgewicht, die Bearbeitungszeit, den Werkzeugverschleiß und die Frachtkosten.
Rundheit und Wandstärke messen
Durch die Messung des Außendurchmessers allein lässt sich die Wandstabilität nicht bestätigen. Bohrung, Außendurchmesser und Wandstärke sollten an mehreren Stellen überprüft werden.
Ein praktischer Prüfplan kann Folgendes umfassen:
- Beide Enden
- Den mittleren Abschnitt
- Vier Punkte entlang jedes Umfangs
- Zwei senkrecht zueinander stehende Durchmesserrichtungen
- Geradheit über die gesamte Länge
Diese Prüfungen decken vor der Bearbeitung Konizität, Ovalität, Exzentrizität und lokale Wandstärkenabweichungen auf.
Ausgleich von Bearbeitungszugabe und Endkontrolle
Innen- und Außenzuschläge sollten gemeinsam geplant werden. Ein geringer Bohrungszuschlag in Kombination mit einem exzentrischen Rohling kann dazu führen, dass nach der Bearbeitung nicht genügend Material verbleibt.
Die Zeichnung sollte Folgendes festlegen:
- Vorbearbeitungsdurchmesser außen
- Vorbearbeiteter Innendurchmesser
- Fertigmaße
- Mindestwandstärke
- Rundlaufgenauigkeit
- Geradheit
- Bearbeitungsbezugspunkt
Bei Sonderanfertigungen oder Folgeaufträgen hilft die Erstmusterprüfung dabei, den Prozess vor der Serienfertigung zu validieren.

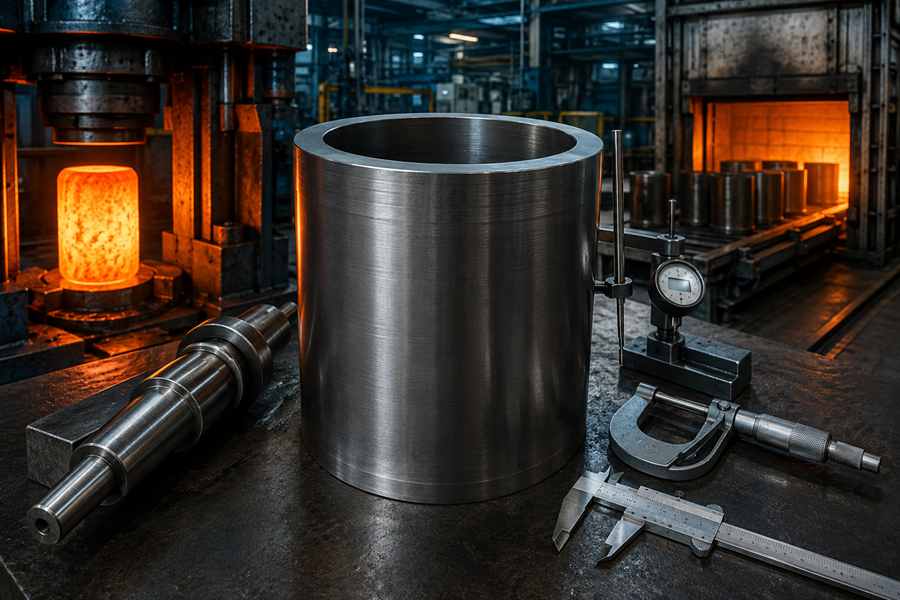

Stabile Geometrie erfordert eine konsequente Prozesskontrolle
In der tatsächlichen Produktion hängt die Maßhaltigkeit von mehreren miteinander verbundenen Faktoren ab:
- Ob die Abmessungen der Rohlinge von Charge zu Charge gleichbleibend sind
- Ob Stanzwerkzeuge und Dorne zentriert bleiben
- Ob die Erwärmung und die Schmiedeverformung stabil bleiben
- Ob sich der Rohling während der Umformung gleichmäßig dreht
- Ob die Wärmebehandlung ungleichmäßige Bewegungen verhindert
- Ob die Prüfprotokolle eine wiederholbare Fertigung gewährleisten
Ein Bauteil kann nach dem Schmieden zwar akzeptabel erscheinen, während der Wärmebehandlung jedoch eine Ovalität entwickeln oder beim Ausbohren ungleichmäßige Wandstärken aufweisen. Die Rundheit sollte daher über den gesamten Fertigungsprozess hinweg bewertet werden und nicht nur in einer einzelnen Prüfphase.
Klare Fertigmaße, Bearbeitungsbezugspunkte, Wanddickengrenzen und Prüfstandards helfen Zulieferern dabei, stabilere Rohlinge herzustellen. Dies reduziert Nachbearbeitungen, übermäßigen Materialabtrag und Schwankungen zwischen den Chargen.
