La durée de vie et les performances du moteur sont fortement influencées par les chemises de cylindre. Celles-ci forment une couche protectrice autour du bloc-moteur, contribuant à gérer la chaleur, la pression et les frottements générés par le fonctionnement du moteur.
Le matériau utilisé pour ces chemises peut avoir un impact considérable sur l’efficacité globale, les performances et la durée de vie du moteur. Avec les progrès technologiques, le besoin de matériaux innovants capables de répondre aux exigences croissantes des moteurs modernes s’accroît également.
Comprendre les chemises de cylindre et leur fonctionnement
Que sont les chemises de cylindre ?
La surface sur laquelle se déplacent les pistons est créée à l’intérieur du bloc-moteur par chemises de cylindreÉgalement appelées chemises de cylindre, ces pièces servent de barrière protégeant le bloc-moteur de l’usure, des frottements et des températures extrêmes. De plus, les chemises de cylindre contribuent à la dissipation de la chaleur, assurant ainsi un fonctionnement optimal du moteur.
Fonctionnalité du manchon du cylindre
- Résistance à l’usure :L’usure du bloc-moteur due au mouvement des pistons est évitée grâce aux chemises de cylindre.
- Gestion thermique :En contribuant à la dissipation de la chaleur, ils garantissent que le moteur fonctionne à sa température idéale.
- Protection contre la corrosion :Le manchon empêche les éléments corrosifs comme l’eau et le carburant d’entrer en contact avec le bloc moteur.
- Intégrité du sceau :Ils assurent une étanchéité parfaite entre le piston et le cylindre, réduisant ainsi les fuites de compression et améliorant le rendement du moteur.
L’efficacité d’une chemise de cylindre dépend fortement du matériau utilisé. La résistance, la durabilité, la résistance à la corrosion et à la chaleur varient selon les matériaux.

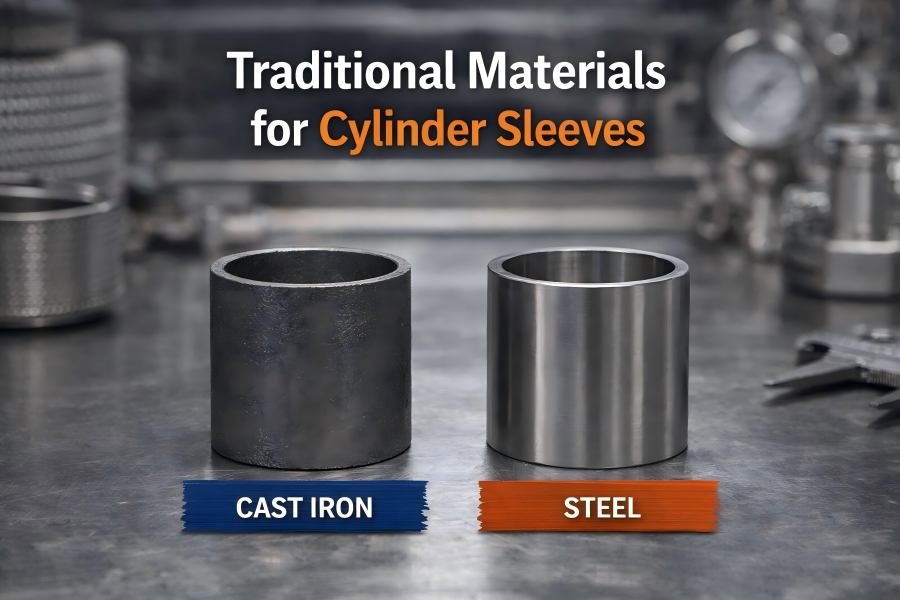

Matériaux traditionnels pour les chemises de cylindre
Pour les chemises de cylindre, l’industrie automobile a longtemps utilisé des matériaux conventionnels comme l’acier et la fonte. Bien que ces matériaux aient été utiles à l’industrie, les progrès réalisés dans le domaine des moteurs ont mis en évidence leurs limites.
Fonte
La fonte est depuis longtemps le matériau de prédilection pour les chemises de cylindre en raison de sa robustesse et de sa durabilité. Relativement peu coûteuse, elle offre une bonne résistance à l’usure. Les chemises en fonte sont couramment utilisées dans les véhicules de tourisme et les moteurs industriels.
| Avantages | Inconvénients |
| Excellente résistance à l’usure. | Lourd, ce qui augmente le poids du moteur. |
| Rentable. | Résistance limitée à la corrosion et aux hautes températures. |
| Bonne absorption des vibrations. | Conductivité thermique inférieure à celle d’autres matériaux. |
Acier
Les chemises de cylindre en acier étant plus résistantes que celles en fonte, elles conviennent aux moteurs hautes performances et à usage intensif. L’acier offre une meilleure résistance à l’usure et aux environnements difficiles.
| Avantages | Inconvénients |
| Plus résistant que la fonte. | Plus lourd que les matériaux plus récents comme l’aluminium. |
| Meilleure résistance aux hautes températures. | Coût plus élevé. |
| Résistance à la fatigue améliorée. | Plus susceptible de se corroder en cas de mauvaise manipulation. |
Si les matériaux traditionnels comme la fonte et l’acier ont fait leurs preuves, la demande croissante de moteurs légers, performants et plus durables a conduit à l’exploration de matériaux innovants capables de surpasser ces options conventionnelles.
Matériaux innovants pour chemises de cylindre sur mesure
L’évolution des exigences en matière de performances des moteurs s’accompagne d’une demande accrue pour des matériaux offrant une résistance, une légèreté et une durabilité supérieures. Plusieurs matériaux innovants se révèlent être des solutions prometteuses pour les chemises de cylindre sur mesure. Examinons-en quelques-uns :
Alliages d’aluminium
Les alliages d’aluminium sont devenus populaires dans les industries automobile et aérospatiale en raison de leur légèreté et de leur excellente conductivité thermique. Les moteurs hautes performances, pour lesquels la réduction du poids est essentielle, utilisent fréquemment ces alliages.
| Avantages | Inconvénients |
| Léger, ce qui réduit le poids total du moteur. | Plus fragile que l’acier, ce qui limite son utilisation dans les applications exigeantes. |
| Excellente conductivité thermique, améliorant la dissipation de la chaleur. | Peut s’user plus rapidement que la fonte ou l’acier dans des environnements à fortes contraintes. |
| Résistant à la corrosion lorsqu’il est allié à des éléments comme le silicium et le cuivre. |
Applications :Les manchons en aluminium sont idéaux pour les voitures de performance, les motos et les sports mécaniques où la réduction du poids est une priorité tout en maintenant une durabilité adéquate.
Titane
Grâce à son rapport résistance/poids exceptionnel, le titane est un matériau idéal pour les moteurs hautes performances. Son excellente résistance à la corrosion permet son utilisation dans des moteurs soumis à des conditions environnementales difficiles.
| Avantages | Inconvénients |
| Haute résistance et faible poids. | Coûteux, ce qui rend la production de masse moins économique. |
| Excellente résistance à la corrosion et aux hautes températures. | Nécessite des techniques de fabrication spécialisées. |
| Longue durée de vie et grande durabilité. |
Applications :Les chemises en titane sont utilisées dans les moteurs hautes performances, de course et aérospatiaux, où la résistance et la légèreté sont des propriétés essentielles.
Matériaux composites
Les matériaux composites, tels que les polymères renforcés de fibres de carbone, se sont imposés comme des alternatives légères aux métaux. Ces matériaux sont particulièrement utiles dans les applications où la réduction du poids est un facteur clé sans compromettre la résistance.
| Avantages | Inconvénients |
| Extrêmement léger. | Cher comparé aux matériaux traditionnels. |
| Rapport résistance/poids élevé. | Nécessite des techniques de fabrication et de moulage spécialisées. |
| Personnalisable pour répondre aux exigences spécifiques du moteur. |
Applications :Les matériaux composites sont de plus en plus utilisés dans les véhicules de performance et les moteurs de course, où la réduction du poids peut conduire à des améliorations significatives des performances.
Revêtements céramiques
Les revêtements céramiques sont appliqués aux chemises de cylindre pour améliorer leur résistance à l’usure, réduire le frottement et accroître leur capacité à supporter des températures élevées. Ces revêtements sont généralement réalisés sur des supports métalliques ou composites.
| Avantages | Inconvénients |
| Résistance à l’usure et protection thermique exceptionnelles. | L’application est coûteuse. |
| Réduit les frottements, améliorant ainsi le rendement du moteur. | Peut être cassant s’il n’est pas appliqué correctement. |
| Haute résistance aux hautes températures. |
Applications :Les revêtements céramiques sont utilisés dans les moteurs hautes performances et les moteurs à usage intensif, notamment dans les sports mécaniques, l’aviation et les applications industrielles.
Nanotubes de carbone et de graphène
Les nanotubes de carbone et le graphène représentent la pointe de la science des matériaux. Grâce à leur résistance remarquable, leur légèreté et leur conductivité thermique, ces matériaux sont très prometteurs pour les technologies de moteurs du futur.
| Avantages | Inconvénients |
| Solidité et durabilité exceptionnelles. | Actuellement cher et peu disponible. |
| Excellente conductivité thermique et électrique. | Encore au stade préliminaire de son application pratique dans les composants de moteurs. |
| Léger. |
Applications :Le graphène et les nanotubes de carbone pourraient jouer un rôle dans l’avenir des moteurs haute performance, notamment dans les secteurs de l’aérospatiale et des courses automobiles.
Avantages de l’utilisation de matériaux avancés
L’adoption de matériaux innovants dans les chemises de cylindre peut offrir de nombreux avantages :
| Avantage | Impact |
| Durabilité améliorée | Des matériaux comme le titane, les composites et la céramique prolongent la durée de vie des chemises de cylindre, réduisant ainsi la nécessité de les remplacer fréquemment. |
| Réduction de poids | Les composants légers comme les matériaux composites et l’aluminium contribuent à réduire le poids total du moteur, améliorant ainsi ses performances et sa consommation de carburant. |
| Dissipation thermique améliorée | Les matériaux présentant une meilleure conductivité thermique, comme l’aluminium et le graphène, contribuent à maintenir les moteurs plus froids et à prévenir la surchauffe. |
| Amélioration de l’efficacité énergétique | En réduisant les frottements et en améliorant la gestion de la chaleur, les matériaux avancés contribuent à une utilisation plus efficace du carburant, notamment dans les moteurs à hautes performances. |
| Résistance à la corrosion | Des matériaux comme le titane et les revêtements céramiques empêchent la corrosion, ce qui les rend idéaux pour les moteurs fonctionnant dans des conditions difficiles. |
Choisir le matériau idéal pour les exigences de votre moteur
Plusieurs aspects sont à prendre en compte lors du choix du matériau approprié pour les chemises de cylindre sur mesure :
Type de moteur et application
Le type de moteur et son utilisation prévue influencent considérablement le choix des matériaux. Les matériaux légers et très résistants, tels que les alliages de titane et d’aluminium, sont privilégiés pour les moteurs de compétition et de haute performance. En revanche, les moteurs pour applications industrielles ou à usage intensif requièrent des matériaux capables de supporter des pressions et une usure plus importantes, comme l’acier ou les matériaux composites.
Exigences de performance
Les objectifs de performance du moteur, tels que la tolérance à la chaleur, la réduction des frottements et la résistance à l’usure, déterminent le matériau le plus adapté. Les moteurs devant fonctionner à haute température bénéficieront de matériaux présentant une excellente résistance à la chaleur, comme le titane ou les revêtements céramiques.
Considérations relatives aux coûts
Bien que les matériaux innovants offrent des performances supérieures, ils peuvent s’avérer coûteux. Il est donc essentiel de trouver un juste équilibre entre le coût des matériaux et les performances requises du moteur. Par exemple, les matériaux composites et le titane peuvent offrir des performances élevées, mais à un prix élevé, tandis que les alliages d’aluminium constituent une solution plus économique avec des performances satisfaisantes.
Faisabilité de la fabrication
Tous les matériaux ne conviennent pas à toutes les conceptions de moteurs. Certains, comme les composites, nécessitent des techniques de fabrication avancées, tandis que d’autres, comme la fonte, sont plus faciles à travailler. Il est essentiel d’évaluer les possibilités et les limites de fabrication des matériaux.
Études de cas
Étude de cas 1 : Chemises en titane dans les moteurs de Formule 1
Les chemises de cylindre en titane sont utilisées dans les moteurs de Formule 1 pour optimiser leur résistance et réduire leur poids. Ces composants contribuent à l’allègement global du moteur, ce qui améliore la maniabilité et la vitesse du véhicule. L’utilisation du titane garantit également une grande durabilité, permettant au moteur de résister aux contraintes et aux températures extrêmes rencontrées en course.
Étude de cas 2 : Manchons en aluminium dans les moteurs électriques
Les constructeurs de véhicules électriques (VE) utilisent désormais des alliages d’aluminium pour les chemises de cylindre de leurs moteurs électriques. L’excellente conductivité thermique de ces matériaux est essentielle pour maîtriser la chaleur produite par les moteurs électriques haute performance. La légèreté de l’aluminium contribue également à l’efficacité globale des VE.
