Comprensión de las bridas de junta solapada
Componentes clave de las bridas de junta solapada:
- Anillo de brida: La parte externa que distribuye la presión y la carga del perno.
- Extremo de la boquilla: Soldado a la tubería; proporciona contacto con el fluido y resistencia a la corrosión.
- Pernos y tuercas: Sujetan el conjunto de la brida y comprimen la junta para crear un cierre hermético.
- Junta: Se coloca entre las caras de la brida para evitar fugas.
La efectividad de bridas de junta solapada Depende en gran medida de la tensión adecuada de los pernos, la secuencia de apriete y las técnicas de torsión correctas.

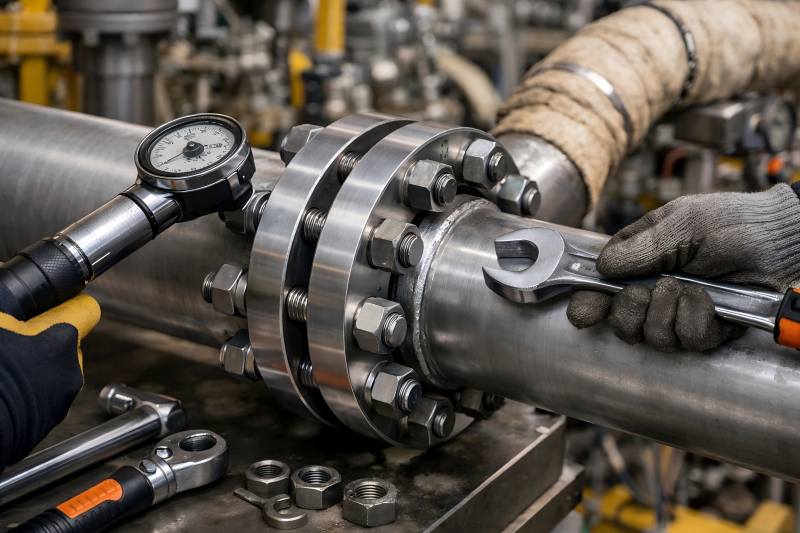

Importancia del apriete correcto
El apriete se refiere a la aplicación de una fuerza de rotación específica a un perno para lograr la fuerza de sujeción deseada. Un apriete correcto garantiza:
- Compresión uniforme de la junta
- Distribución uniforme de la tensión en las caras de la brida
- Prevención de fugas y deformación de las bridas
- Mayor vida útil de la brida y los pernos.
Un apriete incorrecto puede provocar varios problemas:
- Apriete insuficiente: Provoca fugas en las juntas, aflojamiento de los pernos y posibles fallos en la tubería.
- Apretar demasiado: Provoca deformación de la brida, tensión en los pernos y daños en la junta.
Métodos de apriete de pernos
Para apretar los pernos en las bridas de juntas solapadas se utilizan varios métodos, dependiendo de la aplicación, el tipo de perno y la precisión deseada.
Método de llave inglesa
- Descripción: Método básico que utiliza una llave inglesa estándar.
- Caso de uso: Sistemas de baja presión con bridas pequeñas (≤ 4 pulgadas).
- Limitaciones: Dificultad para lograr un par motor constante; propenso a errores humanos.
Método de la llave dinamométrica
- Descripción: Aplica la tensión precisa a los pernos con una llave dinamométrica calibrada.
- Caso de uso: Se adapta a aplicaciones de presión moderada a alta.
- Ventajas: Preciso, repetible, reduce el riesgo de apriete insuficiente o excesivo.
Herramientas de torsión hidráulicas o neumáticas
- Descripción: Herramientas de torsión motorizadas para pernos grandes o bridas de alta presión.
- Caso de uso: Bridas de gran diámetro, tuberías de alta presión, aplicaciones industriales críticas.
- Ventajas: Alta capacidad de torsión, consistencia, reduce el trabajo manual.
Método de giro de tuerca
- Descripción: Apriete los pernos hasta que queden bien ajustados y, a continuación, gire cada tuerca un ángulo específico (normalmente entre 60° y 90°) para conseguir la precarga deseada.
- Caso de uso: Sistemas de alta presión o críticos donde el par motor por sí solo puede ser insuficiente.
- Ventajas: Garantiza una carga uniforme en los pernos y compensa las variaciones de fricción.

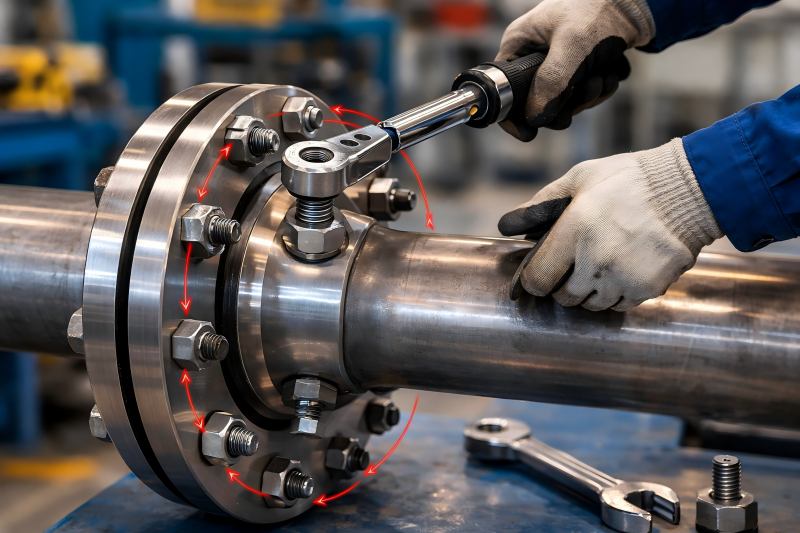

Secuencia de apriete de pernos
La secuencia correcta de los pernos garantiza una compresión uniforme de la junta y una tensión uniforme en la brida.
Pasos recomendados:
- Inserte todos los pernos y tuercas sin apretarlos demasiado.
- Apriete los pernos siguiendo un patrón en forma de cruz (secuencia de estrella).
- Apriete los pernos gradualmente, por etapas: 30%, 60% y luego 100%.
- Una vez que el sistema alcance la temperatura de funcionamiento, verifique y ajuste el par de apriete de los pernos.
Ejemplo de secuencia de apriete de pernos para brida de junta solapada de 8 pernos
| Aprobar | Par motor % | Secuencia de pernos (patrón de estrella) |
| 1 | 30% | 1 → 5 → 3 → 7 → 2 → 6 → 4 → 8 |
| 2 | 60% | 1 → 5 → 3 → 7 → 2 → 6 → 4 → 8 |
| 3 | 100% | 1 → 5 → 3 → 7 → 2 → 6 → 4 → 8 |
Cálculo de valores de par
El par de apriete correcto depende del tamaño del perno, el diámetro de la brida, el tipo de junta y la presión de funcionamiento. Los fabricantes suelen proporcionar tablas de par de apriete para bridas estándar.
Valores típicos de par de apriete para bridas de junta solapada (ANSI B16.5)
| Tamaño de la brida (NPS) | Diámetro del perno | Rango de par (Nm) |
| 2” – 3” | 5/8” | 40 – 50 |
| 4” – 6” | 3/4” | 80 – 100 |
| 8” – 10” | 7/8” | 150 – 180 |
| 12” – 16” | 1” | 250 – 300 |
| 18” – 24” | 1 1/8” | 400 – 450 |
Nota: Consulte siempre al fabricante de la brida y la junta para obtener los valores de torque exactos.
Consideraciones sobre las juntas en el apriete.
El tipo y el grosor de la junta afectan a la tensión y al par de apriete de los pernos:
- Juntas de cara completa: Distribuyen la carga de los pernos sobre toda la superficie de la brida; a menudo requieren un par de apriete moderado.
- Juntas anulares: Concentre la presión en el sello; apriételas con precisión para evitar daños.
- Juntas blandas (PTFE, caucho): Sensibles al apriete excesivo; utilice llaves dinamométricas para mayor precisión.
- Juntas metálicas: Se requiere un par de apriete mayor; se puede utilizar el método de giro de la tuerca.
Recomendaciones para el ajuste del par de apriete de la junta
| Tipo de junta | Ajuste de par | Notas |
| Mascarilla facial completa sin amianto | Par estándar | Presión moderada |
| Enrollado en espiral | +10–15% | Aplicaciones de alta presión |
| PTFE | -10–15% | Evite la sobrecompresión |
| Junta de tipo anillo | Estándar + Tuerca giratoria | Sellado crítico |
Pretensado vs. Apretado final
Preapriete: Par de apriete inicial aplicado para asegurar los pernos sin comprimir completamente la junta. Garantiza una alineación correcta y evita la rotación de la brida.
Apriete final: Se alcanza el par de apriete deseado, se comprime la junta y se garantiza un sellado hermético. Generalmente se realiza en varias pasadas siguiendo un patrón en forma de estrella.
Consejos:
- Nunca aprietes un tornillo por completo antes de haber apretado previamente los demás.
- Aplique siempre el par de apriete de forma incremental para evitar tensiones desiguales.
Consideraciones especiales para bridas de junta solapada
- Rotación: La brida puede girar sobre el extremo del vástago. Asegúrese de que la brida esté colocada correctamente antes del apriete final.
- Lubricación: Lubrique ligeramente los pernos para reducir la fricción y mejorar la precisión del par de apriete.
- Compensación de temperatura: La tensión de los pernos puede variar con la temperatura de funcionamiento. Vuelva a comprobar el par de apriete después de los ciclos de calentamiento o enfriamiento.
- Estiramiento y límite elástico del perno: Evite exceder el límite elástico del perno; siga las tablas de torque del fabricante para evitar deformaciones permanentes.
Errores comunes y cómo evitarlos
Errores de apriete en bridas de juntas solapadas
| Error | Efecto | Acción correctiva |
| Par de torsión desigual | Fugas en las juntas, deformación de las bridas | Utilice una llave dinamométrica, siguiendo el patrón de estrella. |
| Apretar demasiado | Deformación del perno, daños en la brida | Aplique el par de apriete recomendado por el fabricante. |
| Apriete insuficiente | Fugas, aflojamiento de pernos | Apriete incremental en múltiples pasadas |
| Ignorar la lubricación de los pernos | Par de torsión inexacto | Aplique la lubricación adecuada. |
| Omitir el reapriete después del calentamiento | Pérdida de precarga | Vuelva a comprobar el par de apriete después de alcanzar la temperatura de funcionamiento. |
| Uso de una junta incorrecta | Fuga o fallo | Seleccione una junta compatible con la presión y el fluido. |
| Se ignora el patrón de pernos | Estrés desigual | Siga la secuencia de patrones cruzados |
Herramientas recomendadas para el apriete de pernos
- Llave dinamométrica manual: Adecuada para bridas pequeñas y medianas.
- Llave dinamométrica hidráulica: Para bridas grandes o sistemas de alta presión.
- Llave dinamométrica digital: Proporciona valores de par precisos y legibles.
- Multiplicadores de par: Ayudan a conseguir un par motor elevado sin un esfuerzo manual excesivo.
Guía de selección de herramientas
| Tamaño de la brida | Herramienta recomendada | Notas |
| ≤ 4” | Llave dinamométrica manual | Pernos pequeños, sistema de baja presión |
| 4” – 12” | Llave dinamométrica digital | Par motor moderado, control preciso |
| ≥ 12” | Llave dinamométrica hidráulica | Pernos pesados y de alto par |
| Presión crítica/alta | Multiplicadores de par | Garantizar la precisión, reducir la fatiga. |
Mantenimiento y reapriete
Un mantenimiento adecuado garantiza un rendimiento a largo plazo:
- Inspeccione periódicamente los pernos, las tuercas y las caras de las bridas.
- Compruebe si hay piezas sueltas o corrosión.
- Sustituya las juntas y los tornillos desgastados según sea necesario.
Programa de mantenimiento recomendado
| Intervalo | Tarea |
| Después de la instalación inicial | Vuelva a apretar todos los pernos. |
| Trimestral | Inspeccione la brida para detectar fugas o corrosión. |
| Anualmente | Reemplace las juntas, inspeccione los pernos y verifique la integridad de la brida. |
| Después del ciclo térmico | Vuelva a comprobar el par de apriete de los pernos y la alineación de la brida. |
El apriete y el control de los pernos son cruciales para el funcionamiento fiable de las bridas de junta solapada. Las técnicas adecuadas garantizan una compresión uniforme de la junta, previenen fugas y mantienen la integridad de la brida bajo presión. Los puntos clave a tener en cuenta son:
Utilice el método de apriete correcto según el tamaño de la brida y la presión del sistema.
Siga el patrón de apriete cruzado de los pernos y aplique el par de apriete de forma incremental.
Seleccione las juntas adecuadas y ajuste el par de apriete según sea necesario.
Compruebe los tornillos después de los ciclos térmicos o del arranque.
Asegúrese de aplicar el par de apriete y la lubricación correctos.
Mediante la implementación de estas prácticas, los ingenieros pueden garantizar la seguridad, la fiabilidad y la eficiencia a largo plazo de los sistemas de bridas de junta solapada en industrias como el tratamiento de agua, el procesamiento químico, el petróleo y el gas, y la industria farmacéutica.
