La elección de la cara de sellado correcta para las bridas es una decisión de ingeniería crucial en los sistemas de tuberías de alta presión, que afecta directamente la seguridad, el control de fugas y la fiabilidad operativa a largo plazo. Las bridas de cara plana (FF), cara elevada (RF) y junta tipo anillo (RTJ) se encuentran entre las alternativas más comunes; cada una cumple con ciertos requisitos de presión y servicio.
Comprensión de las caras de sellado de bridas en sistemas de alta presión
A brida La cara de sellado es la superficie de contacto donde una junta o anillo metálico crea un sello entre dos componentes bridados. En sistemas de alta presión, esta interfaz debe soportar la presión interna, las fluctuaciones de temperatura, la vibración mecánica y la exposición a sustancias químicas sin fugas ni degradación estructural.
La eficacia de una cara de sellado depende de varios factores, como el área de contacto, el tipo de junta, el acabado superficial, la precarga del perno y la compatibilidad del material. A medida que aumenta la presión de operación, las exigencias de sellado cambian de una compresión amplia y suave de la junta a mecanismos de sellado concentrados y de alta tensión que resisten el reventón y la deformación.
Los diseños de junta de cara plana, cara elevada y tipo anillo representan tres filosofías de sellado progresivamente más fuertes, cada una optimizada para rangos de presión y condiciones del sistema específicos.
¿Qué es una brida de cara plana (FF)?
Una brida de cara plana presenta una superficie de sellado nivelada con el círculo de pernos. Al atornillar dos bridas FF, la junta se comprime uniformemente en toda la cara de la brida.
Este diseño distribuye la tensión de compresión sobre una amplia área, reduciendo las tensiones localizadas en la brida y los pernos. Las bridas FF suelen combinarse con juntas de cara completa que se extienden hasta el borde exterior de la brida.
Ventajas de las bridas FF
Las bridas de cara plana ofrecen varias ventajas prácticas en entornos de baja tensión:
- La compresión uniforme de la junta reduce el riesgo de distorsión de la brida
- Compatibilidad con materiales de juntas más blandos
- Alineación simplificada durante la instalación
- Menores costos de fabricación y mecanizado
Debido a su geometría tolerante, las bridas FF suelen preferirse cuando la resistencia del material de la brida es limitada.
Limitaciones en aplicaciones de alta presión
A pesar de su simplicidad, las bridas FF no son ideales para servicios de alta presión:
- Menor tensión de sellado por unidad de área
- Mayor probabilidad de deslizamiento de la junta bajo presión
- Mayor riesgo de fugas cuando la presión o la temperatura fluctúan
- No apto para juntas metálicas ni condiciones de funcionamiento extremas.
A medida que aumenta la presión, la gran área de sellado se convierte en una desventaja, ya que reduce la tensión de asentamiento efectiva de la junta.
Aplicaciones típicas
Las bridas de cara plana se utilizan frecuentemente en:
- Tuberías de agua de baja presión
- Sistemas HVAC
- Redes de protección contra incendios
- Sistemas de tuberías de hierro fundido
- Líneas de servicios públicos y no críticos
En proyectos de alta presión, generalmente se evitan las bridas FF a menos que la presión del sistema esté estrictamente limitada.
¿Qué es una brida de cara elevada (RF)?
Una brida de cara elevada tiene una superficie de sellado ubicada sobre el círculo de pernos. Esta porción elevada concentra la compresión de la junta en un área más pequeña, mejorando el rendimiento del sellado en comparación con los diseños de cara plana.
Las alturas de cara elevada están estandarizadas según la clase de presión y la especificación, definidas más comúnmente por ASME B16.5 y B16.47.
Ventajas de las bridas RF
Las bridas de cara elevada son el tipo de brida más utilizado en tuberías industriales debido a su equilibrio entre rendimiento y flexibilidad:
- Una mayor tensión de asentamiento de la junta mejora la confiabilidad del sellado
- Compatible con juntas blandas, semimetálicas y espiraladas.
- Adecuado para aplicaciones de presión moderada a alta.
- Estandarizado en múltiples clases de presión
Las bridas RF funcionan bien en una amplia gama de condiciones operativas, lo que las convierte en la opción predeterminada para muchos ingenieros.
Rendimiento de presión y temperatura
En comparación con las bridas FF, las bridas RF toleran presiones y temperaturas más altas. Sin embargo, su rendimiento depende en gran medida de la selección de la junta y de la precisión de la precarga de los pernos. A presiones muy altas, la junta puede extruirse o reventarse si se utilizan materiales inadecuados.
Aplicaciones comunes
Las bridas de cara elevada se aplican ampliamente en:
- Procesamiento de petróleo y gas
- Plantas petroquímicas y químicas
- Instalaciones de generación de energía
- Sistemas de vapor industriales
- Oleoductos y gasoductos intermedios
Para muchos proyectos de alta presión por debajo de umbrales de servicio extremos, las bridas RF proporcionan un equilibrio óptimo entre costo y rendimiento.

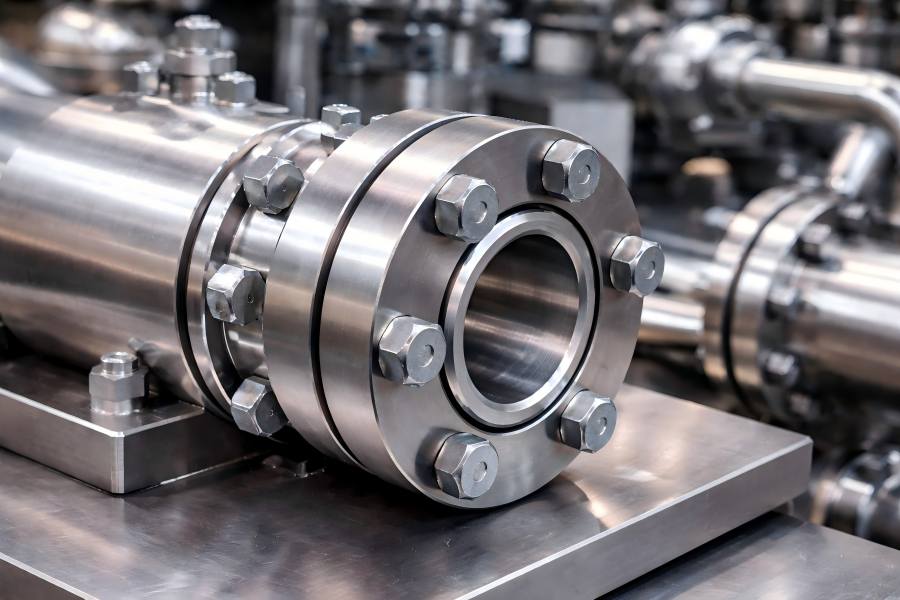

¿Qué es una brida para una unión tipo anillo (RTJ)?
Las bridas de unión tipo anillo utilizan una ranura mecanizada con precisión que aloja una junta anular metálica sólida. Al atornillarse, la junta se deforma plásticamente, creando un sello metal-metal.
A diferencia de los diseños FF y RF, las bridas RTJ no dependen únicamente de la compresión de la junta. En cambio, generan una tensión de sellado localizada extremadamente alta, capaz de soportar condiciones severas de presión y temperatura.
Ventajas de las bridas RTJ
Las bridas RTJ están diseñadas específicamente para entornos de servicio extremos:
- Alta resistencia a ciclos térmicos y vibraciones.
- Rendimiento de sellado excepcional a presiones muy altas
- Riesgo mínimo de reventón de la junta
- Sellado confiable de metal a metal
Una vez instaladas correctamente, las conexiones RTJ ofrecen un control de fugas inigualable en sistemas críticos.
Limitaciones y consideraciones de costos
A pesar de sus ventajas de rendimiento, las bridas RTJ tienen inconvenientes notables:
- Mayores costos de fabricación y mecanizado
- Requisito de instalación de precisión
- Reutilización limitada de juntas
- No compatible con caras de brida de menor presión
Aplicaciones típicas de alta presión
Las bridas RTJ se especifican comúnmente en:
- Tuberías de vapor de alta presión
- Producción upstream de petróleo y gas
- Unidades de hidrocraqueo de refinería
- Sistemas offshore y submarinos
- Reactores químicos de alta temperatura y alta presión
FF vs RF vs RTJ: Comparación técnica
La siguiente tabla destaca las diferencias técnicas clave entre los tres tipos de caras de sellado.
| Parámetro | Brida FF | Brida RF | Brida RTJ |
| Método de sellado | Compresión de junta de cara completa | Compresión de junta concentrada | Deformación del anillo metálico |
| Tensión de sellado | Bajo | Medio a alto | Muy alto |
| Capacidad de presión | Bajo | Medio a alto | Extremadamente alto |
| Capacidad de temperatura | Limitado | Moderado | Servicio severo |
| Riesgo de fugas | Más alto | Moderado | Más bajo |
| Tipos de juntas | Suave de cara completa | Suave, enrollado en espiral | Anillos de metal macizo |
| Complejidad de la instalación | Bajo | Moderado | Alto |
| Costo típico | Más bajo | Medio | Más alto |
Factores clave que afectan el rendimiento del sellado en proyectos de alta presión
Selección del material de la junta
El material de la junta debe ser compatible con la cara de la brida y las condiciones de operación. Las juntas blandas son ideales para bridas FF, las espirales se adaptan bien a bridas RF, mientras que las bridas RTJ requieren anillos metálicos mecanizados con precisión.
Acabado superficial y planitud
Las superficies de sellado deben cumplir con los requisitos especificados de rugosidad superficial. Las superficies demasiado lisas pueden provocar el deslizamiento de la junta, mientras que las superficies rugosas pueden dañarla y comprometer el sellado.
Control de precarga y par de pernos
Una precarga insuficiente del perno provoca fugas, mientras que un par excesivo puede provocar fallas en la brida o el perno. Las bridas RTJ son especialmente sensibles a la aplicación precisa del par.
Ciclos térmicos y vibraciones
Los cambios repetidos de temperatura pueden relajar la tensión de los pernos y degradar los materiales de las juntas. Las bridas RTJ ofrecen una resistencia superior a estos efectos gracias a su mecanismo de sellado metal-metal.
Normas y códigos que rigen las superficies de sellado de las bridas
Las normas internacionales regulan la aplicación y el diseño de bridas para garantizar la interoperabilidad y la seguridad. Entre las normas de referencia más comunes se incluyen:
- ASME B16.5 y B16.47 para clasificaciones dimensionales y de presión
- Especificaciones API para servicios críticos y de alta presión
- Normas ISO para la compatibilidad global de sistemas
El cumplimiento de estas normas es esencial en proyectos de alta presión para cumplir con los requisitos regulatorios y de seguridad.
Cómo seleccionar la cara de sellado adecuada para proyectos de alta presión
Para seleccionar la cara de brida ideal es necesario tener en cuenta varias consideraciones:
- Presión y temperatura máximas de funcionamiento
- Características de los medios, incluida la corrosividad
- Tolerancia al riesgo ambiental y de seguridad
- Accesibilidad de mantenimiento y costo del ciclo de vida
Guía práctica de selección
- Las bridas FF son adecuadas para sistemas no críticos de baja presión.
- Las bridas RF cubren la mayoría de las necesidades industriales de alta presión
- Las bridas RTJ son esenciales para presiones extremas y servicios críticos.
El juicio de ingeniería, respaldado por normas y análisis de sistemas, es esencial a la hora de tomar la selección final.
